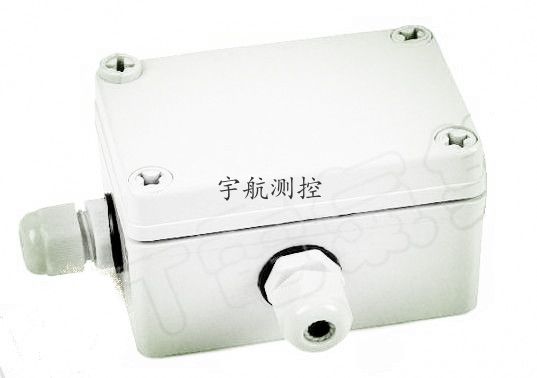

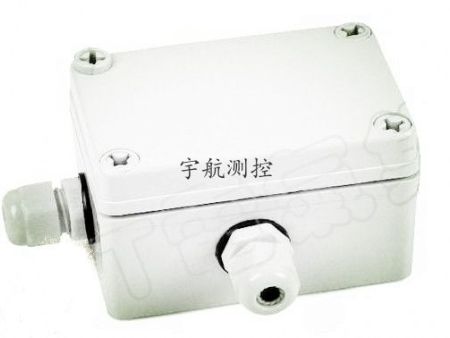

灌装机无线排气控制装置MR-PQ-1

	留言咨询更多信息
分享：

上一条： 灌装机酒缸无线液位（压力）传感器MR-YW2

下一条： 罐头、饮料、压力、真空度测定仪

该装置是啤酒灌装机酒缸内排气自动控制专用装置，用户可根据实际需要自动控制酒缸内残留空气的排放，提高酒缸内CO2气体的浓度。特点：节能，无需外接有线电源，安装简单、操作方便，可靠耐用。

一、技术参数：

1、锂电池：

容量：12Ah

电压：3.7V

2、排气电磁阀：

规格：1/2吋

电压：3.7V DC

压力：2-6公斤

3、排气时间：0.5-99.9秒

排气周期：0.1-999.9分

4、控制器：

外形尺寸：160*65*100

重量：1公斤

二、控制原理：

如下图所示

三、使用说明：

1、使用之前请将锂电池插入控制器的电池插座中。

2、设置排气周期：

将第1个功能设置开关放置在OFF处，此时数码管以四位显示，排气周期设置指示灯亮。根据需要，通过时间设置按键设置排气周期时间。（长按按键，可快速调整时间。）

3、设置排气时间：

将第1个功能设置开关放置在ON处，此时数码管以三位显示，排气时间设置指示灯亮。根据需要，通过时间设置按键设置排气时间。（长按按键，可快速调整时间。）

调整完成后控制器的数码管将在10秒后自动熄灭。需要再次调整数码管会再次显示。

4、欠压报警

当电池电压正常时，工作指示灯每10秒闪动一次。当电池欠压时，工作指示灯一秒闪动一次，此时请将备用电池充满电，及时更换电池。

四、注意事项：

1、控制器应轻拿轻放，禁止硬物敲击，碰撞。

2、控制器和电磁阀严禁进水及不可接触有腐蚀性的介质。控制器调整完成后请将密封盖好并锁紧螺钉。

3、电池充电时间不小于8小时。

4、备用电池应存放在阴凉干燥环境中。

5、接线：电磁阀的红色导线应与电缆的棕色导线相接，黑色导线应与电缆的蓝色导线相接。

6、电池正常工作时间应在6个月，请注意控制器上工作指示灯，如果显示欠压请及时更换备用电池。
